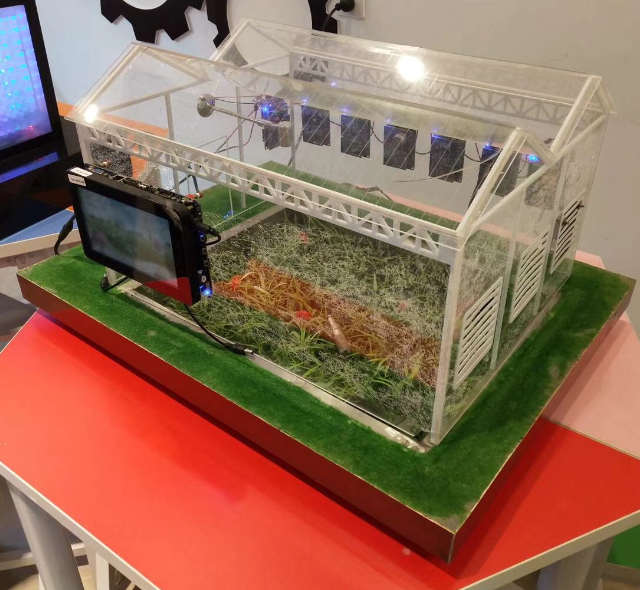

LGWL-NY05型 智慧農業沙盤實訓系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品簡介
LGWL-NY05型 智慧農業沙盤實訓系統（參考尺寸（可定制）：120cm×80cm×80cm），通過采集大棚內空氣溫濕度、光照度、土壤濕度、二氧化碳濃度等數據信息，經過WiFi組網到網關、網關通過以太網或4G網絡傳送給云服務平臺，經過分析處理，通過WEB頁面展示農業生產環境的數據信息，控制加濕器、通風扇、補光燈、遮陽簾、點陣屏等執行器的工作狀態。同時，系統支持視頻采集，用戶可通過物聯網網關、WEB監控平臺、移動端近場或遠程視頻瀏覽大棚的實時狀況。系統支持用戶自定義控制決策，實現農業生產環境的自動調節，達到促進作物生長的目的。
提供農業智聯網系統基于農業場景從而解決農作物養殖過程中的精準生產問題達到降本、提高生產效率的目的。
二、系統特點
智慧農業系統具有感知層、網絡層、應用層三層體系結構。
感知層主要包括溫濕度、光線、二氧化碳、土壤溫濕度、風速、風向、雨雪等各種傳感器節點，以及通風扇、補光燈、警報、遮陽簾等控制設備，實現農業大棚信息的實時監測、農用設施的狀態檢測、以及自動化控制。
網絡層包括無線傳感器網絡和接入網絡。無線傳感器網絡可以采用ZIGBEE/NB-IOT/LORA/WiFi/4G/5G等，負責感知層傳感器節點、控制器節點與網關之間的數據通信，由網關匯聚信息。接入網絡可使用以太網、WiFi、4G任一種，負責網關與云服務平臺之間的數據交互，將匯聚的感知層設備信息接入到云服務平臺。
應用層主要設計面向用戶，具有多種訪問終端，如本地網關、Web客戶端、Android客戶端等，運行與農業大棚有關的軟件系統，如大棚溫濕度自動調節、光照自動調節、土壤濕度自動調節、二氧化碳濃度自動調節等。
產品預留接口支持二次開發。
1、環境監測
傳感設備實時采集大棚內空氣溫濕度、CO2濃度、光照強度、土壤溫濕度、土壤水分，大棚外風速、風向、雨雪等數據，通過WiFi網絡傳輸給物聯網網關，由網關的智能農業管理平臺對數據進行分析處理。
2、遠程智能控制
控制設備接收網關智能農業管理平臺的控制命令，對大棚內排風扇、補光燈、報警器等進行控制，同時向網關智能農業管理平臺反饋設備的運行狀態。系統提供Android手機端、Web端多種方式遠程查詢環境信息、控制執行設備、瀏覽視頻等。
3、聯動控制
用戶可根據農作物種類、生長周期和季節變化，隨時修改傳感設備與控制設備的自動聯動。設定傳感器設備的上限值和下限值，以及當傳感器采樣低至下限值或高至上限值時，控制設備的動作。
（1）大棚內溫度自動調節：系統根據溫度閾值，自動開關排風扇。
（2）大棚內濕度自動調節：系統根據濕度閾值，自動開關加濕器。
（3）大棚土壤濕度自動調節：系統根據土壤濕度閾值，自動進行噴灌。
（4）大棚光照強度自動調節：系統根據光照度閾值，自動控制卷簾或植物生長燈。
（5）大棚CO2自動調節：系統根據CO2濃度，自動控制排風扇換氣。
4、多終端客戶端
系統提供本地網關、WEB端、Android手機端三種客戶端的智能農業監控平臺，通過即時通信網絡協議與部署在遠程服務器的云服務平臺進行信息交互。
5、數據查詢
系統提供實時數據和歷史數據查詢兩種功能。實時數據可在本地網關、WEB端、Android手機端的軟件平臺上查詢。歷史數據可在WEB端界面通過表格、曲線顯示，支持數據導出功能。
三、產品功能
1、具有多種無線網絡組合組網的功能，通過網絡實現數據的長距離無線傳輸。
2、網關應用軟件支持CoAP協議、HTTP協議、MQTT協議與服務器端進行通訊。
3、可以滿足多種物聯網關鍵技術課程的教學、實驗、實訓，如單片機與傳感器、嵌入式接口技術、無線通信技術、嵌入式系統應用開發、Android移動互聯網應用開發、WEB開發技術、設備上云開發、物聯網開放平臺接入開發等課程實驗。
4、支持智能聯動功能，如溫度過高時自動打開通風等。
5、提供數據可視化開發實訓。
四、課程內容
|
1、章節 |
課程 |
|
2、設備簡介 |
平臺認知 |
|
3、ZigBee傳感網傳輸應用程序的使用 |
ZigBee傳感器節點說明 |
|
ZigBee數據格式說明 |
|
|
ZigBee傳感器節點采集傳輸實驗 |
|
|
ZigBee控制器節點傳輸控制實驗 |
|
|
4、智能農業Android網關場景開發 |
農業溫濕度采集 |
|
農業光照采集 |
|
|
農業二氧化碳采集 |
|
|
農業二氧化碳及排風扇的聯動控制 |
|
|
農業光照及生長燈的聯動控制 |
|
|
農業環境自動調節系統 |
|
|
5、智能農業Web遠程數據采集及控制 |
溫濕度傳感器數據獲取及表格展示 |
|
智能農業遮陽設備的遠程控制 |
