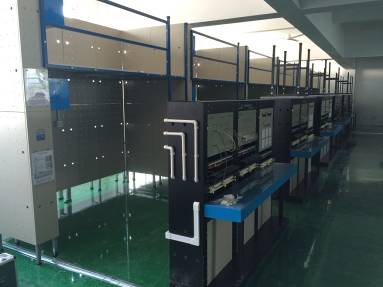

綜合布線實訓室建設配置方案

隨著網絡技術的發展，國內各行各業都處于全面的網絡化進程中，對網絡綜合布線人才的需求也與日劇增。對于綜合布線工程技術這門課程來說，為了能使學生很好的掌握網絡綜合布線工程的實施方法，為了適應目前社會發展對網絡綜合布線人才的需求，同時也為了提高學校畢業人才的競爭能力，公司為廣大用戶建設高標準的網絡綜合布線實訓室，實訓過程讓學生直觀、全方位理解并熟練掌握網絡綜合布線各種施工技術，積累工程組織管理的經驗，*終把學生鍛煉成具有專業的網絡綜合布線技能，能獨立進行綜合布線工程設計、安裝、調試的全面技術型人才，從而大大提高了學生的綜合實力，實現了零距離就業，為社會輸送優秀的網絡綜合布線工程師。

　 網絡綜合布線實訓室的服務對象是計算機網絡專業、電子信息專業、通信專業等所有涉及現代網絡課程的學生，其搭建目的是使學生理解網絡綜合布線設計標準與規范，熟練掌握網絡綜合布線各種施工技術，積累工程組織管理的經驗，從而大大提高了學生的綜合實力。因此網絡綜合布線實訓室的建設顯得尤為重要。經過分析，實訓室建設應該具備以下幾點：
1、實訓設備標準化
　　實訓設備要符合行業的標準，綜合布線行業的技術要求非常嚴格。2007年國家建設部新出臺了《綜合布線系統工程設計規范》，把原來的六個子系統變?yōu)槠邆€子系統。為此，公司為用戶提供專業的實訓室解決方案，全部使國家*產品構建了新標準下的網絡綜合布線實訓室。拿網絡配線實訓項目來說,其中一個步驟是:6根網線一端壓接到110通信跳線架下排模塊，另一端壓接到網絡壓接線實驗儀110通信跳線架上排接口，共壓接48+48次。如果有一次壓接錯誤就會導致指示燈不亮。對學生的實際操作能力要求非常高。
2、實訓課程要有配套教材
　　如果只有幾部實訓設備就不能稱為完整的實訓室，要構建完善的實訓體系，必須有配套的實訓教材。實訓教材不是網絡設備調試手冊。而是根據網絡綜合布線項目中需要的技術而專門設計的，擁有很強的實用性。應該具有完整的“實訓目的”，“實訓要求”，“實訓設備”和“實訓步驟”，并配合實際案例中發生的真實情況加以說明，不能用純理論的說教壓給學生。公司提供的教材很好滿足了學校的要求。教材把綜合布線實訓分為10個實訓項目，共46個課時。每個項目的實訓目的，實訓流程，使用設備都做了詳細的說明。
3、完整培訓體系
　　僅僅實訓是不能讓學生整體的職業素質得到大規模提高，還必須向?qū)W生提供實用的培訓體系。公司的培訓符合用人單位的人才需求的，在網絡綜合布線實訓室搭建過程中，公司不僅僅要有針對教師的師資培訓，還可以用于學校教學，并提供有競爭力的證書作保障。
一、網絡配線實訓裝置
1、產品規格：長0.6米，寬0.53米，高1.8米，
開放式機架。2、產品結構：（1）19英寸38U全鋼開放式機架1臺，長0.6米，寬0.53米，高1.8米。包含底座1個（預設Φ60穿線孔12個、Φ25穿線孔16個、Φ6.5通孔8個、Φ60X150手孔5個）、立柱2個（每個預設Φ50穿線孔24個、Φ25穿線孔24個、Φ6.5通孔48個）、頂帽1個（預設Φ50穿線孔6個、Φ25穿線孔9個、Φ6.5通孔15個）
（2）帶顯示系統的計算機網絡壓接線實驗裝置1臺。上下兩排共100個指示燈。
（3）帶顯示系統的網絡線制作與測量實驗裝置1臺。共72個指示燈，分為4組，每組上下兩排共18個指示燈，其中2個指示燈顯示屏蔽層連接狀況。
（4）24口模塊式屏蔽網絡配線架1個，24口非屏蔽網絡配線架1個，110型通信跳線架2個，110型通信跳線架5對連接塊40個，25口RJ45語音配線架1個，19寸1U 零件/工具盒1個，19寸1U PDU電源插座1個。
二、IT工程技術實訓平臺
1、產品規格：
全鋼結構長7.92米，寬2.64米，高2.6米。
每個模塊尺寸：長1.2米，寬0.24米，高2.6米。
2、產品結構：設備必須為全鋼結構，無木板結構。鋼板為1.5毫米冷軋鋼板，強度高，不易變形，表面噴塑處理，不生銹，白色美觀漂亮；實訓平臺密布各種安裝孔，適合安裝各種IT類產品，進行工程技術實訓，產品綜合實訓使用壽命高達10萬次；實訓平臺每個模塊安裝孔對應，能夠輕松穿越到對面，進行穿墻布線實訓；設備必須長7.92米，寬2.64米，高2.6米。由12模塊（每個模塊長1.2米，寬0.24米，高2.6米）組成12個角區域和32個獨立實訓面積，十字型結構布局，性價比*高，能夠滿足36人同時實訓操作；每個角區域安裝有樓層模擬板+支架2套，其長1.2米，寬0.24米，模擬三層建筑結構；每個角區域配套三個6U實訓專用機柜，必須長300毫米，寬530毫米，高300毫米，藍色噴塑處理，鋼板厚度1.5mm ，冷軋鋼板，堅固耐用，五面16個Φ25進出線孔，亞克力安全門，能夠進行信息網絡布線系統管理間和設備間的設備安裝調試等綜合實訓；同時或者交叉模擬網絡綜合布線工程的12個工作區、12個設備間、12個垂直、12個水平、12個管理等子系統實訓。模塊化設計，能按教室尺寸合理布局，適合任意樓層安裝。
三、綜合布線故障檢測實訓裝置
1、產品規格：長0.7米，寬0.7米，高2米。
2、產品結構：設備必須為長1.8米，寬0.58米，高1.8米。必須安裝有三聯開放式操作臺1套，綜合布線故障模擬箱1臺，組合式光纖配線架1臺，布線實訓螺孔板1套（共有2塊，每塊螺孔板必須有安裝螺孔30個，孔距100*100毫米），網絡壓接線實驗儀1臺（共100個指示燈），網絡跳線測試儀1臺（共72個指示燈），24口網絡配線架2個，110型通信跳線架2個，網絡理線環4個， PDU電源插座1個，4人/臺同時實訓。
四、綜合布線故障檢測與維護實訓裝置
1、產品規格：長1.8米，寬0.58米，高1.8米。
2、產品結構：必須安裝有開放式機架1套，光纖配線端接實驗儀1臺，組合式光纖配線架2臺，光纖故障模擬箱1臺，網絡跳線測試儀1臺，CAT5e非屏蔽網絡配線架1臺，110型通信跳線架1臺，綜合布線故障模擬箱1臺，網絡理線環2個，零件工具盒2個，PDU電源插座1個。
五、視頻監控系統實訓裝置
（一）產品規格：長1.0米，寬0.9米，高1.8米
（二）配置清單及技術描述：
1、19英寸開放式機架1套：
（1）、全鋼結構，19英寸，38U，長600mm，寬900mm，高1800mm。
（2）、兩側立柱分別設計有3列16排48個φ6.5安裝孔，3列8排24個φ25穿線孔，3列8排24個φ50穿線孔。
（3）、頂帽設計有3列5排15個φ6.5安裝孔，3列3排9個φ25穿線孔，3列2排6個φ50穿線孔。
（4）、底座設計有4個φ50穿線孔。
（5）、正面安裝有操作臺,長560mm，寬400mm,高90mm。
（6）、背面安裝有19寸1U零件工具盒，長580mm，寬200mm,適合放置零件和器材。
（7）、內部安裝有19寸1U棚板，長485mm，寬295mm，高15mm。
（8）、配置有19英寸1U，6位，250V，10A，2500W專用PDU電源插座1個。
（9）、配置有19英寸1U，8位，250V，10A，2200W專用PDU電源插座1個。
2、網絡線制作與測量實驗裝置1套：
（1）、在實訓裝置的背面安裝有網絡線制作與測量實驗裝置1套。全鋼噴塑機箱，19英寸，7U，長480mm,寬35mm,高310mm。
（2）、實訓裝置工作電壓≤12V直流電壓，操作安全。
（3）、實訓裝置面板上部設計有4組2行9排共計72個指示燈，共計有36組上下對應的指示燈，每組指示燈持續循環閃爍。
（4）、實訓裝置面板中部設計有4排2行共計8個RJ45屏蔽網絡插口，每排上下兩個為1組，用于網絡跳線的插接。
（5）、每組RJ45屏蔽網絡插口對應1組指示燈，能夠直觀和持續顯示每根網絡跳線的電氣連接情況和屏蔽情況，也能顯示每根線芯的跨接、反接、短路、斷路等各種常見故障。
（6）、具有常用網絡跳線技術認知、演示和基本技能實訓功能，同時安裝和顯示4根跳線。
3、音視頻線制作與測試實訓裝置1套：
（1）、在實訓裝置的背面安裝有音視頻線制作與測試實訓裝置1套。全鋼噴塑機箱，19英寸，7U，長480mm,寬35mm,高310mm。
（2）、實訓裝置工作電壓≤12V直流電壓，操作安全。
（3）、實訓裝置面板上部設計有12排2行共計24個指示燈，每排上下兩個為1組，共計有12組上下對應的指示燈，每組指示燈持續循環閃爍。
（4）、實訓裝置面板中部設計有12排對應的音視頻接頭，每排上下兩個為1組，能夠同時插接12根音頻或者視頻跳線，能夠直觀和持續顯示12根音頻或者視頻跳線的電氣連接情況，也能顯示每根跳線的跨接、反接等各種常見故障。
（5）、具有常用RCA、BNC等音視頻接頭的技術認知、演示和基本技能實訓功能，同時安裝和顯示12根音視頻跳線。
4、視頻監控主機1套：
（1）、在實訓裝置內安裝有視頻監控主機1臺。采用*新微型彩色機箱，40G內存，500G硬盤，HDMI/VGA雙接口。
（2）、配置有筆記本型鍵盤和鼠標1套。
（3）、視頻監控系統的控制和存儲設備，可完成對整個監控系統的控制和記錄存儲等。
5、液晶顯示器1臺：
（1）、在實訓裝置正面安裝有19寸液晶顯示器1臺。
（2）、配置有顯示器安裝支架1個，尺寸：480×120×50mm。
（3）、視頻監控系統的終端顯示設備，可完成對監控視頻的實時顯示和視頻回放等工作。
6、一體化球形攝像機1套：
（1）、在實訓裝置左側立柱安裝有球形攝像機1臺。供電電壓：DC12V，130萬像素，水平360度旋轉，上下105度。
（2）、配置有DC12V電源適配器1個。
（3）、配置有球機支架1個。
（4）、視頻監控系統的前端設備，完成對設防區實時圖像的獲取和傳送等。
7、網絡半球攝像機1套：
（1）、在實訓裝置正面安裝有網絡半球攝像機1臺。供電電壓：DC12V，100萬像素。
（2）、配置有DC12V電源適配器1個。
（3）、視頻監控系統的前端設備，完成對設防區實時圖像的獲取和傳送等。
8、迷你網絡半球攝像機1套：
（1）、在實訓裝置正面安裝有迷你網絡半球攝像機1臺。供電電壓：DC12V，130萬像素，自帶云臺，360度旋轉。
（2）、配置有DC12V電源適配器1個。
（3）、視頻監控系統的前端設備，完成對設防區實時圖像的獲取和傳送等。
9、攝像機安裝支架1件：
尺寸：480×120×100mm，用于兩個半球攝像機的安裝和固定。
10、網絡槍式攝像機1套：
（1）、在實訓裝置右側立柱安裝有槍式攝像機1臺。供電電壓：DC12V，130萬像素。
（2）、配置有DC12V電源適配器1個。
（3）、配置有槍機支架1個。
（4）、視頻監控系統的前端設備，完成對設防區實時圖像的獲取和傳送等。
11、無線路由器1套：
（1）、在實訓裝置正面安裝有無線路由器1個。供電電壓：DC9V供電，5口。
（2）、配置有DC9V電源適配器1個。
（3）、配置有無線路由器安裝支架1個，尺寸：480×80×10mm。
（4）、視頻監控系統的傳輸設備，向外發射無線信號，可完成監控信號的無線傳輸。
12、網絡交換機1臺：
在實訓裝置正面安裝有網絡交換機1臺。1U，24口，視頻監控系統的控制設備，可完成監控信號對不同設備的交換傳輸。
13、理線環1個：
19寸，1U，可完成線纜的整理，方便管理維護。
六、光纖熔接機
1、適用光纖：SM (單模), MM (多模), DS (色散位移)光纖, NZDS (非零色散位移，即G.655光纖)。
2、熔接機類型：單芯熔接機。
3、包層外徑：80 to150μm。
4、被覆光纖直徑：100 to1000μm。
5、光纖切割長度：8-16mm。
6、平均接續損耗：0.02dB(SM), 0.01dB(MM), 0.04dB(DS)、 0.04dB(NZDS)。
7、熔接時間：9 秒（標準SM）。
8、回波損耗：> 60dB。
9、熔接程序：12組工廠預置，188組用戶設置。
10、估計損耗：可用。
11、接續損耗存儲：5000組*新接續結果。
12、光纖放大倍數：X軸和Y軸獨立顯示，放大倍數380倍；或X/Y軸同時顯示，放大倍數200倍。
13、顯示：高性能5英寸彩色LCD顯示屏，顯示內容可翻轉,方便雙向操作。
14、工作環境：0--5000m(海撥)， 0 -- 95%(濕度)，-10～50℃(溫度)。
15、張力測試：2N。
16、電極壽命：3000次。
17、加熱模式：加熱時間1～60秒可調。
18、典型加熱時間：30 秒(標準)。
19、熱縮套管：60mm, 40mm 和一系列微縮套管。
20、鋰電池容量：約130次接續及加熱（典型）。
21、電源：交流適配器輸入電壓100-240V? 50／60Hz，輸出電壓：DC13.5V /5A 直流輸入電壓11-14V ( 內置鋰電池6600mAh )。
22、終端接口：RS232 接口。
23、防風性能：在15m/s的強風下能進行接續。
24、重量：3.52kg（含電源模塊）。
七、光纖工具箱
1、束管鉗1把，開剝光纖束管。
2、8寸多用剪1把，剪斷纖維。
3、剝皮鉗1把，剝除光纖涂覆層。
4、美工刀1把，切割。
5、6寸尖嘴鉗1把，開剝輔助工具。
6、6寸鋼絲鉗1把，開剝輔助工具。
7、6寸斜口鉗1把，開剝輔助工具。
8、光纖剝線鉗1把，切割。
9、6寸活動扳手1把，緊固螺絲。
10、橫向開纜刀1把，橫向開剝光纜外護套。
11、清潔球1把，吹浮灰。
12、背帶1條，背工具箱用。
13、酒精泵1個，存儲與泵出酒精。
14、2米鋼卷尺1把，測量長度。
15、組合螺絲批1套，緊固螺絲用。
16、微型螺絲批1套，緊固微型螺絲用。
17、鑷子1把，夾持小件物品。
18、記號筆1個，編號標記。
19、紅光筆1個，發射紅光。
20、酒精棉球1包，清潔用。
八、綜合布線工具箱
1、網絡壓線鉗1把，壓接水晶頭用。
2、網絡打線鉗2把，模塊打線用。
3、鋼卷尺1把，長度和位置測量用。
4、活扳手，150mm（6寸）2把，螺絲固定用。
5、Φ6X150螺絲刀2把，螺絲固定用。
6、鋸弓1把，切割用。
7、鋼鋸條5根，切割用。
8、美工刀2把，切割用。
9、線管剪1把，PVC管裁斷用。
10、8寸老虎鉗1把，夾持物件。
11、6寸尖嘴鉗1把，夾持物件。
12、鑷子1把，夾持物件。
13、不銹鋼角尺1把，90度角測量用。
14、條形水平尺1把，測量水平和垂直用。
15、Φ20彎管器1個，Φ20PVC冷彎管成型用。
16、計算器1個，計算用。
17、Φ10麻花鉆頭2個，開孔用。
18、Φ8麻花鉆頭2個，開孔用。
19、Φ6麻花鉆頭2個，開孔用。
20、M6絲錐2個，攻絲用。
21、十字批頭2個，電動起子配套用。
22、RJ45水晶頭10個，維修備用。
23、M6X15螺絲10個，維修備用。
24、線槽剪1個，切斷PVC線槽用。
25、彎頭模具1把，線槽成型用。
26、剝線鉗2個，剝線用。
27、絲錐架1個，夾持絲錐用。
九、配套設備

配套實訓工具	人字梯：四階	6
	電動起子	6
	線管存放架：1.8X0.4X1.8米，全鋼結構，4層棚板，存放線槽和線管。	1
	不銹鋼操作臺：1.2X0.6X0.75米，不銹鋼面板，方鋼支架。	8
	五對打線鉗：110模塊專用。	6
	網絡配線架（機架式）	36
學生座椅	340MM240MM450MM，面為2.5厘米顆粒板，腿為3X3方管	50
教師電腦桌椅	1400MM600MM800MM,材質：高密度板；弓形網布辦公椅	1
