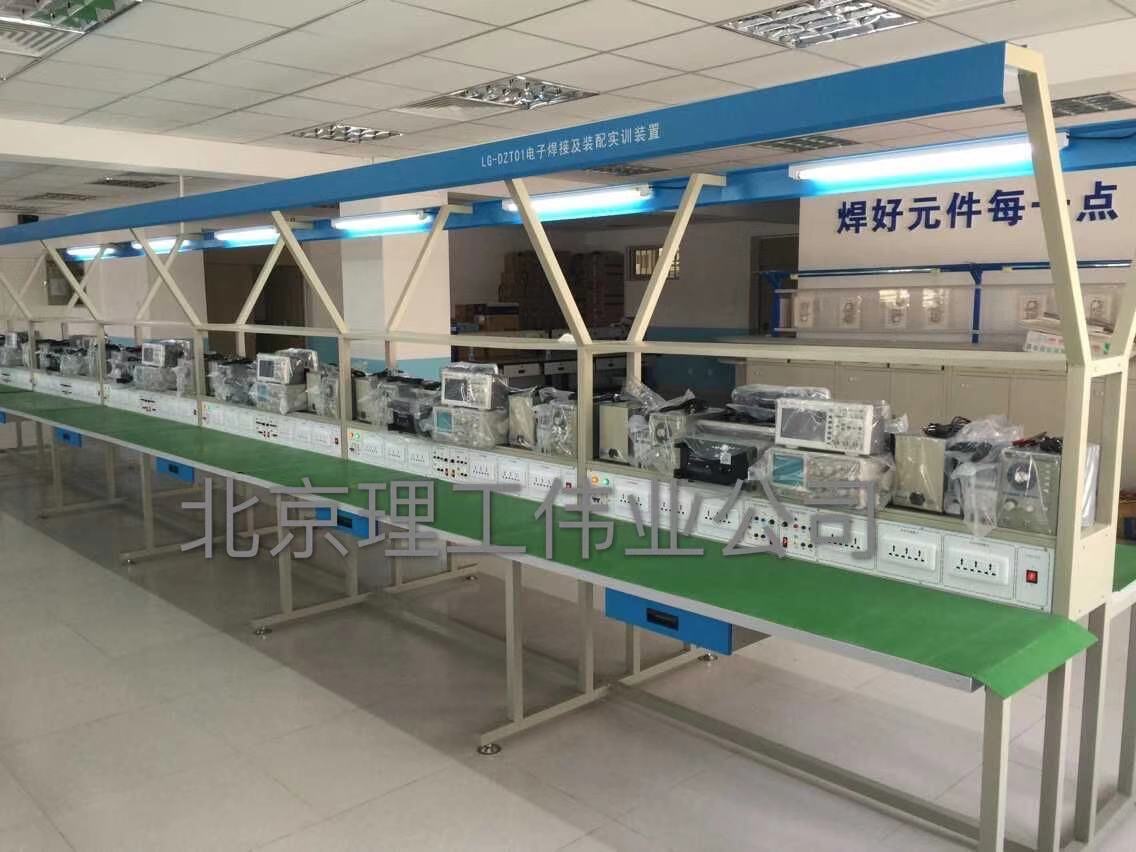

LG-DZT01型 電子裝配及焊接技能實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、技術參數
（一）工作環境：
1.溫度：-10℃～+40℃；
2.濕度：≤80%；
3.電源：220V
（二）實訓臺參數
（1）正反兩面?zhèn)渑溆幸粋€工具柜，可放置實訓套件、工具和資料等；臺面上鋪有綠色防靜電桌墊；另外還設有四個帶剎車的萬向輪，便于移動和固定。
（2）正反兩面各有一塊實訓面板，分別提供九路AC220V電源插座接口和四路固定直流電源，其中直流電源電壓分別為±12V、±5V，每路均有短路、過渡保護和自動恢復功率。
（3）鋼木框架為雙層結構。第一層用于掛放元件盒（焊接工序用）。第二層設有四個PVC夾板，可用來夾放相關實訓資料。
（4）頂部框架上設有30W日光燈（照明設備）各兩個。
二、主要儀器設備配置
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 教學設備 實驗設備 實訓臺 考核裝置 電工電子 實驗裝置 數控技術 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 職教設備 PLC控制 PLC技術 PLC實驗 變頻調速 PLC實訓 單片機
（一）工作環境：
1.溫度：-10℃～+40℃；
2.濕度：≤80%；
3.電源：220V
（二）實訓臺參數
（1）正反兩面?zhèn)渑溆幸粋€工具柜，可放置實訓套件、工具和資料等；臺面上鋪有綠色防靜電桌墊；另外還設有四個帶剎車的萬向輪，便于移動和固定。
（2）正反兩面各有一塊實訓面板，分別提供九路AC220V電源插座接口和四路固定直流電源，其中直流電源電壓分別為±12V、±5V，每路均有短路、過渡保護和自動恢復功率。
（3）鋼木框架為雙層結構。第一層用于掛放元件盒（焊接工序用）。第二層設有四個PVC夾板，可用來夾放相關實訓資料。
（4）頂部框架上設有30W日光燈（照明設備）各兩個。
| 序號 | 名稱 | 數量 | 備注 |
| 1 | LG-DZT01學生操作調試臺 | 10 | 實訓臺尺寸1.6m×1.3m×1.8m （雙面型）、4工位 |
| 2 | LIGONG實訓線路板 | 40 | 三端穩壓電源、串聯型直流穩壓電源、低頻信號電壓放大器、具有負反饋信號放大器電路、文氏橋振蕩器的焊接與制作、電池電壓監視電路、電子催眠器、模擬“知了”電子電路、實用聲控、光控節電照明燈電路、語音報警喇叭、邏輯測試器、正負脈沖信號、、水位報警器、迷你閃光彩燈 |
| 3 | 實訓工具套件 | 40 | 電烙鐵、剝線鉗、尖嘴鉗、斜口鉗、大小 + 字螺絲刀、大小-字螺絲刀、鑷子、剪刀、鉗子、吸焊器 |
| 4 | 實驗凳 | 40 | 圓盤塑鋼結構鐵凳 |
| 5 | 500型萬用表 | 40 |
高靈敏度，寬量限50μA、2500V、二極管保護測量機構、測量范圍： 直流電壓：DCV 2.5/10/50/250/500/2500V 直流電流：DCA 50UA/1/10/100/500MA 交流電壓：ACV 10/50/250/500/2500V 電阻：Ω 2K/20K/200K/2M/20M 音頻電平：Audio level -10～+22dB 外形尺寸：178*173*84 重量：1.5Kg |
| 6 | DT9205A型數字萬用表 | 40 | 最大顯示:19999、直流電壓.電流測量、.交流電壓.電流測量、電阻.電容.二極管.三極管測量、通斷.數據保持.自動關機.防震及功能保護 |
| 7 | 3005型穩壓電源 | 40 | 輸入電壓220V±10%、頻率50/60Hz、輸出電壓連續可調DC: 0- 30V 、輸出電流連續可調DC: 0-5A |
| 8 | A6013L型數字電容表 | 40 | 外形尺寸 ：140 mm×65.6 mm×34.2mm、電池低電壓顯示、防震保護、過載保護 、最大顯示 1999(3 1/2位液晶顯示)、采樣頻率 2.5次/s、使用環境/相對濕度 0℃~40℃ 、相對濕度<80%、超量程顯示 最高位顯示為“1”、電源：9V |
| 9 | WXD2-53變阻器 | 40 |
功率:1.6W 阻值范圍:470歐~47K 調節范圍;10圈 |
| 10 | 信號發生器 | 40 | 輸出電流：兩路0~20mA連續可調，負載≤ 1000Ω；； 2、輸出電壓：1路 0~10V (CH1) 連續可調，最大輸出電流 50mA; 1路 0~30V (CH2) 連續可調，最大輸出電流 50mA;； 3、輸出精度：0.25% FS ； 4、供電電壓：220VAC 1A熔絲保險； 5、工作溫度：-20℃~45℃ 濕度< 90% 無結露； |
| 11 | CA620N模擬示波器 | 20 | 20MHz、示波管有效工作面8×10DIV 1DIV=10mm、Z軸輸入靈敏度5V、輸入極性低電平加亮頻率范圍DC：0-1MHz、輸入電阻10kΩ、最大輸入電壓50V（DC+ACpeak），垂直系統帶寬(-3dB)DC：0-20MHz AC：10Hz-20MHz |
| 12 | 浸焊爐 | 20 | 150W、溫度100-600℃、鍋徑38mm、深35mm |
| 13 | 回流焊 | 10 | 700W、有效焊接面積200*150mm、預熱、加熱、焊接、保溫、冷卻五段。 |
| 14 | 熱風槍焊臺 | 20 |
100-500℃、無刷風機、最大氣流量120/min、LED數碼顯示、微電腦PID控制、骨架式鎳鉻發熱芯。 |
