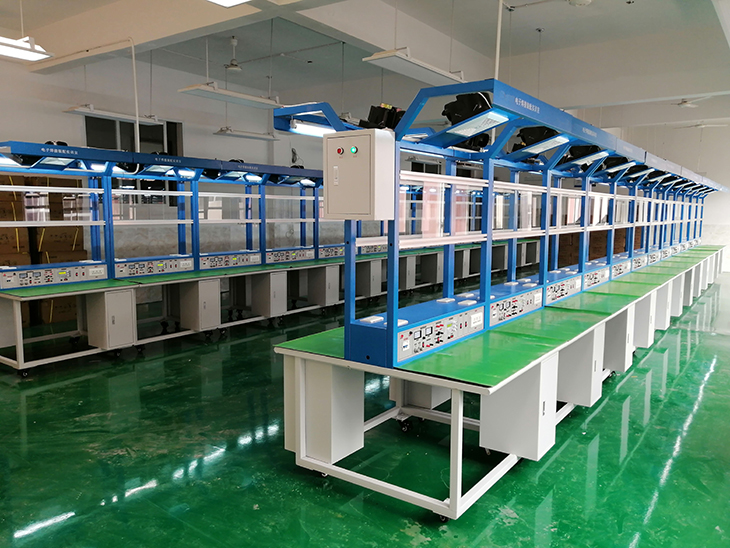

LGWX-04B型 雙面四工位電子工藝實訓臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、概述
實訓臺采用雙面四工位設計，每面配備單獨的日光燈照明。
能完成中小型電子實訓；電子元件識別與檢測、電路板焊接、電子產品裝配、電子產品調試和檢修等實訓，使學生掌握電子產品裝配和調試的基本技能，同時可滿足進行電子制作、電子設計大賽、課程設計、畢業設計等綜合性、設計性、創新性的實訓要求。
二、技術指標
1.工作電源：兩相三線 AC 220V±10% 50Hz
2.溫度：－10～40℃；環境濕度：≤90%（25℃）
3.外形尺寸：長×寬×高=1500×1400×1800mm（±5%）
4.整機功耗：≤1.5KW
5.安全保護措施：具有接地保護、漏電保護功能，安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、設備配置
1. 設備正反兩面各配有一個工具柜，可放置實訓套件、工具和資料等；臺面上鋪有綠色防靜電桌墊。
2. 設備正反兩面各有一塊實訓面板，分別提供八路AC220V電源插座接口，可為實訓掛箱、外配儀器設備提供工作電源。
3. 鋁合金框架為雙層結構。第一層用于掛放實訓掛板，第二層可用與掛放相關實訓資料。
4. 頂部框架上設有30W日光燈（照明設備）各兩個。
5．工作臺應采用三聚氰胺雙面貼面板，臺邊以PVC封邊，經久耐用。
四、實訓項目
1. 調幅收音機電路的焊接與調試
2. 單級低頻放大器電路的焊接與調試
3. 單結晶體管調光電路的焊接與調試
4. 集成CD2822雙路功放電路的焊接與調試
5. 可控硅調壓開關電路的焊接與調試
6. 模擬"知了"聲電路的焊接與調試
7. 熄火報警器電路的焊接與調試
8. 電平指示電路的焊接與調試
9. 電子助記器電路的焊接與調試
10. 過流保護穩壓電源電路的焊機與調試
11. 恒流源電路的焊接與調試
12. 音樂門鈴電路的焊接與調試
13. 復合式OTL音頻功放電路的焊接與調試
14. 聲光控節能開關電路的焊接與調試
15. 多路搶答器電路的焊接與調試
16. 閃光器電路的焊接與調試
