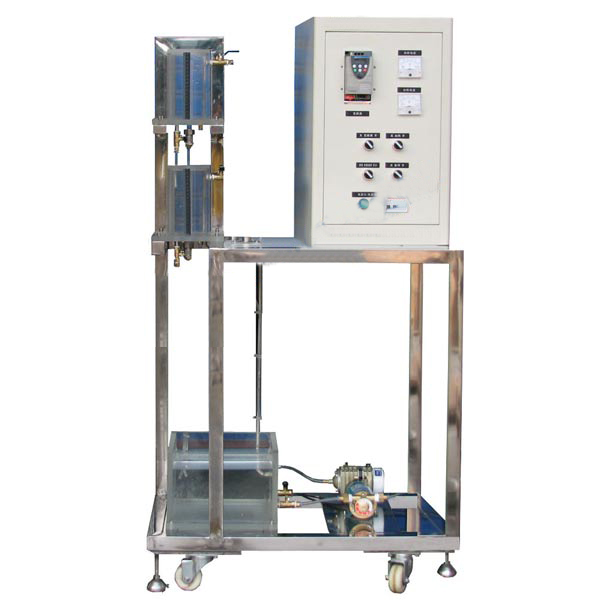

LG-SA03B型 雙回路液位過程控制實驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、系統組成
1、控制對象系統
該實驗裝置包括一組有機玻璃兩容水箱，每個水箱裝有液位傳感變送器；同時 具有兩路供水系統，一路由動力水泵、進口比例閥組成，另一路由變頻調速器、動力水泵組成，通過閥門切換，任何一組供水可以到達任何一個水箱。
2、控制系統
帶遠程485通訊的數據采集與控制的A/D與D/A轉換模塊；
智能儀表控制器：AI818控制儀表或C1000無紙紀錄調節儀；
西門子可編程邏輯控制器(S7-200等)
3、軟件系統
DDC系統實驗軟件
儀表系統實驗軟件
PLC系統實驗軟件
MCGS5.5監控與組態軟件
4、設備其他指標
供電電源：交流電，單相三線220V
*大功耗：1KW
設備尺寸：1450×600×1500
二、實驗項目
基于上述實驗裝置可完成以下控制實驗，具體包括：
1、過程控制系統組成認識實驗
過程控制系統的組成、硬件認識與信號連接操作
智能儀表的操作與參數設定
傳感變送器的校正(零點遷移與量程調整)
進口比例閥的校正與特性測試
變頻調速機構的特性測試
2、液位控制系列實驗
單容液位對象的特性測試
單容液位對象的單回路PID控制
雙容液位對象的特性測試
雙容液位對象的單回路PID控制
上下水箱的液位串級控制
單容或雙容液位的位式控制
單容或雙容液位的模糊控制
上下水箱液位的超弛控制
