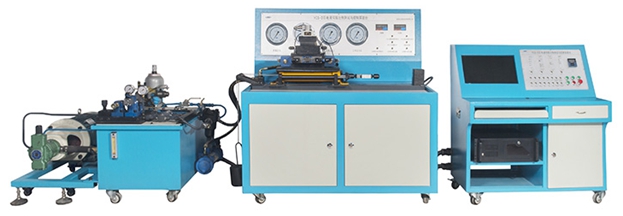

LG-CTY05型 智能化液壓伺服控制系統實驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
該液壓專業測試實驗臺能完成液壓傳動課程的設計性、創造性、綜合性實驗，了解電液伺服位置控制系統的組成、工作原理和校正方法，了解電液比例閥/伺服閥的控制特性，掌握控制系統動態分析原理和時域參數的測試方法，深入理解數字PID控制器結構參數對系統動態性能的影響，是液壓學科中的學者、專家、工程技術人員的得力助手。
一、實驗內容
1、計算機控制電液比例位置系統的設計性實驗
1.1比例閥的性能測試
1.1.1比例溢流閥的壓力特性
a.比例溢流閥壓力特性測試裝置
b.比例溢流閥的輸入輸出特性的物理意義和測試方法
c.比例溢流閥調壓特性及測試方法
1.1.2比例溢流閥的動態特性實驗
a.比例溢流閥的動態特性測試裝置
b.比例溢流閥壓力階躍響應特性曲線的測試方法
c.比例溢流閥動態特性各參數物理意義和計算方法
1.1.3電磁比例方向閥的流量特性實驗
a.電磁比例方向閥流量特性測試裝置
b.電磁比例方向閥控制器的輸入輸出特性的物理意義和測試方法
c.電磁比例方向閥的流量特性及測試方法
1.1.4電磁比例方向閥的動態性能實驗
a.電磁比例方向閥的動態特性裝置
b.電磁比例方向閥的流量階躍響應特性曲線的測試方法
c.電磁比例方向閥的動態特性和參數物理意義和測試方法
1.1.5比例調速閥的流量特性
a.比例調速閥流量特性測試裝置
b.比例調速閥的輸入輸出特性的物理意義和測試方法
c.比例調速閥流量特性及測試方法
1.1.6比例調速閥的動態特性實驗
a.比例調速閥的動態特性測試裝置
b.比例調速閥壓力階躍響應特性曲線的測試方法
c.比例調速閥動態特性各參數物理意義和計算方法
1.2比例系統的設計性測試實驗
1.2.1電磁比例力控制系統性能實驗（閥控缸）
a.電磁比例力控制系統的組成、工作原理和校正方法
b.計算機在電磁比例力控制系統的作用
c.系統動態分析原理和時域參數的測試方法
d.數字PID控制器結構參數對系統動態性能的影響
1.2.2電磁比例位置控制系統的性能實驗（閥控缸）
a.電磁比例位置控制系統的組成、工作原理和校正方法
b.計算機在電磁比例位置控制系統的作用
c.系統動態分析原理和時域參數的測試方法
d.數字PID控制器結構參數對系統動態性能的影響
1.2.3電磁比例轉速控制系統的性能實驗（閥控馬達）
a.電磁比例轉速控制系統的組成、工作原理和校正方法
b.計算機在電磁比例轉速控制系統的作用
c.系統動態分析原理和時域參數的測試方法
d.數字PID控制器結構參數對系統動態性能的影響
3、伺服閥的性能測試（閥控缸）
3.1伺服換向閥的靜態特性實驗
a.伺服換向閥流量特性測試裝置
b.伺服換向閥控制器的輸入輸出特性的物理意義和測試方法
c.伺服換向閥的流量特性及測試方法
e.伺服換向閥的壓力增益特性的測試方法
3.2伺服換向閥的動態性能實驗
a.伺服換向閥的動態特性裝置
b.伺服換向閥的流量階躍響應特性曲線的測試方法
c.伺服換向閥的動態特性和參數物理意義和測試方法
3.3伺服換向閥的位置控制系統的性能實驗（閉環控制）
a.伺服換向閥的位置控制系統的組成、工作原理和校正方法
b.計算機在伺服換向閥的位置控制系統的作用
c.系統動態分析原理和時域參數的測試方法
d.數字PID控制器結構參數對系統動態性能的影響
二、性能及特點
1、液壓泵站為外置結構，由油箱、柱塞泵、電機安全閥組、壓力表、冷卻系統過濾系統、管道、控制球閥以及蓄能器組成。
2、機架采用冷軋鋼板按工業標準產品精制加工，表面噴塑處理，液壓臺為“L”型平臺式結構，水平臺面為鋼板、漏網結構，立式面為顯示部分（精密壓力表，數顯二次儀表等）；水平臺面上裝有伺服/比例系統測試裝置（用于做伺服/比例方向閥的位置、力控制實驗），此伺服/比例系統測試裝置由高強度槽鋼精制而成，能夠防止臺面變形以及實驗時保證*佳穩定性。
3、系統采用蓄能器吸震，保證油源脈動小于額定壓力2.5%。回油管道大，系統回油壓力小于額定壓力3%。

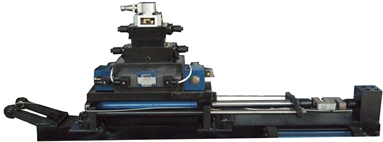

4、伺服/比例系統位置、力控制實驗采用缸、模塊、閥集成式結構，以槽鋼為基座，工作油缸與負載油缸或擋塊（滑輪、砝碼）安裝其上，并可拆卸互換。實驗者可根據不同負載形式模擬實際工況進行實驗。
結構形式如下圖:
1）位置系統控制實驗

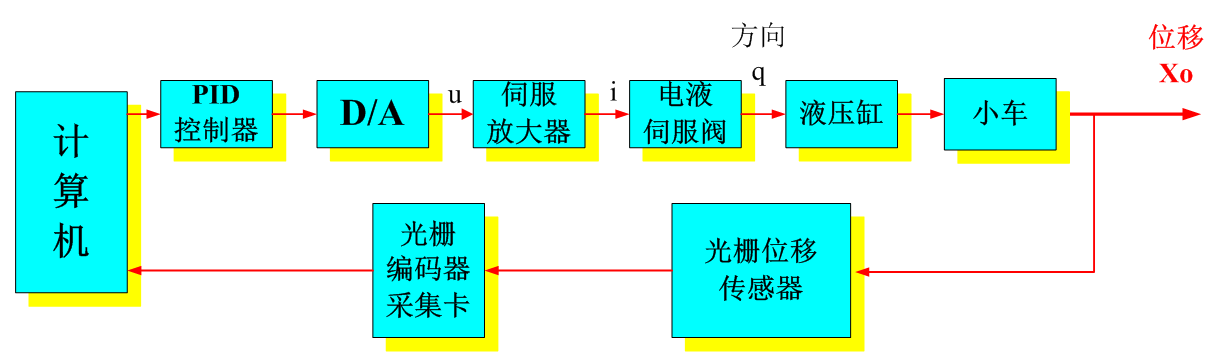

實驗裝置控制測試原理圖
實驗原理：
實驗系統是位置控制系統，被控物理參數（即系統輸出）是負載滑輪位移。計算機發出一個給定值（階躍信號），經數字控制器調節和數模轉換后，產生控制信號；由伺服放大器、伺服閥、加載液壓缸等組成的裝置使負載滑輪產生位移；位移量由光柵位移傳感器動態地檢測并通過光柵編碼器采集卡讀入計算機，構成閉環系統；控制*終目的是負載滑輪實際位移能準確地、快速地達到給定值。

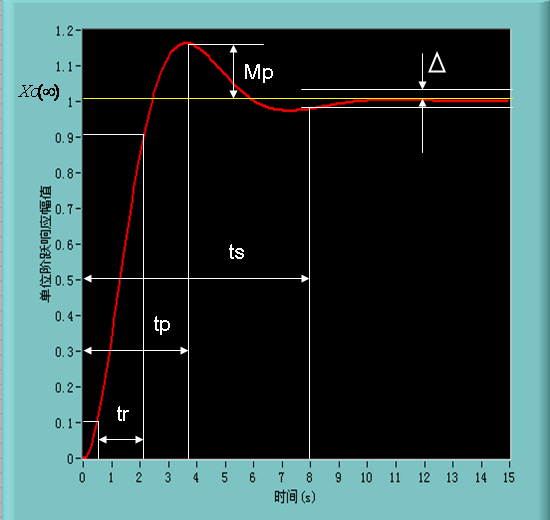

該實驗測量系統對施加的階躍信號的動態響應；計算位置響應的時域性能指標：上升時間、峰值時間、調整時間、超調量、穩態誤差等；檢驗數字控制器參數對時域性能指標的影響規律。動態響應特性的主要參數物理意義如下圖所示：
（2）力控制系統性能實驗

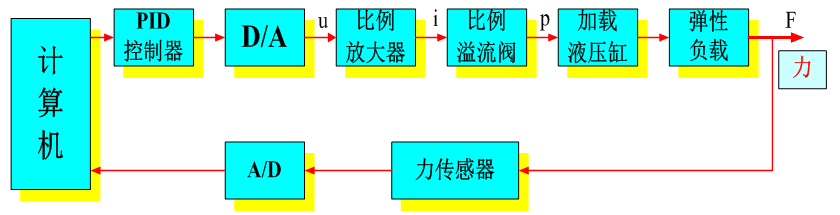

實驗裝置控制測試原理圖
實驗原理：實驗系統是力控制系統，被控物理參數（即系統輸出）是彈性負載所受的力F。計算機發出一個給定值（階躍信號），經數字PID控制器調節和數模轉換(D/A)后，產生控制信號u；由電液比例控制放大器、比例溢流閥、加載液壓缸、等組成的裝置對負載施加相應的力；施加力的大小由力傳感器動態地檢測并通過模數轉換（A/D）讀入計算機，構成閉環系統；控制*終目的是施加于彈性負載的實際力能準確地、快速地達到給定值。
該實驗測量系統對施加的階躍信號的動態響應（輸出力的）；計算位置響應的時域性能指標：上升時間、峰值時間、調整時間、超調量、穩態誤差等；檢驗數字PID控制器參數對時域性能指標的影響規律。動態響應特性的主要參數物理意義如下圖所示：

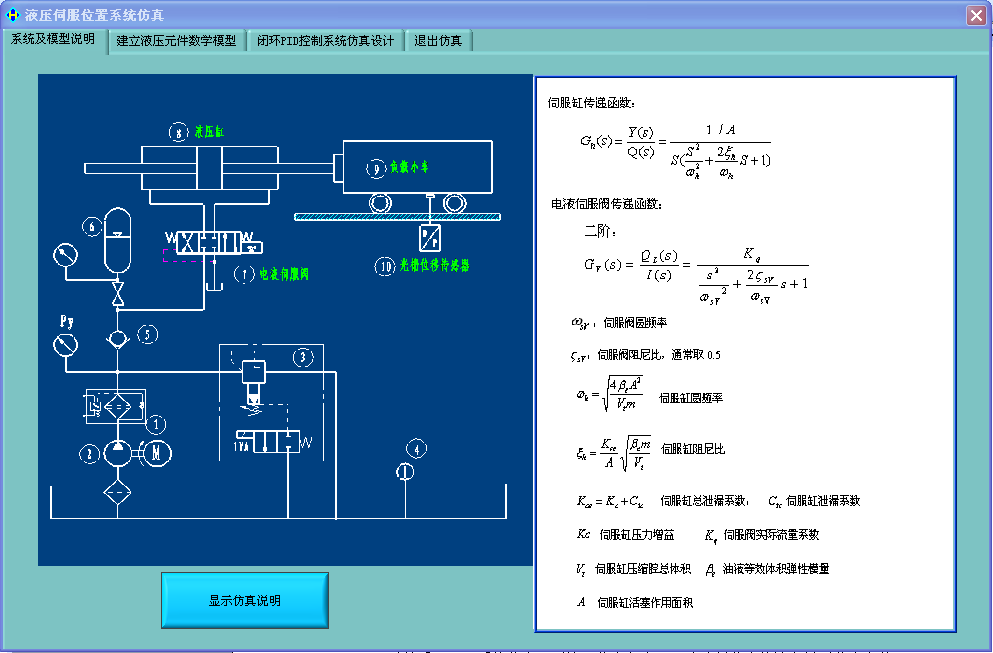

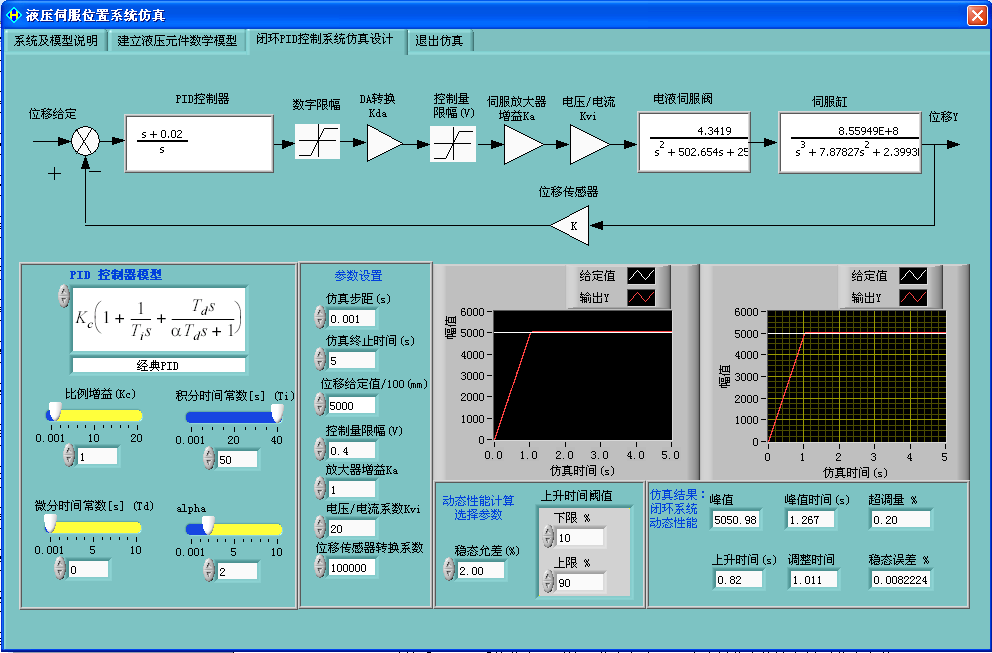

6、為了讓學生更熟悉、準確掌握常用PID控制器類型和算法以及數字PID控制器結構參數對系統動態性能的影響本公司還開發了一套系統仿真軟件。直接可在課堂操作，無需連接實驗臺，其設計思路與說明：系統仿真是用系統的數學模型來模擬一個真實系統動態特性的實驗技術方法。這門技術以成功運用于控制系統性能分析和實踐中。
系統仿真步驟：
（1）建立實際系統（部件和元件）的數學模型，即用數學表達式來描述輸入輸出關系；

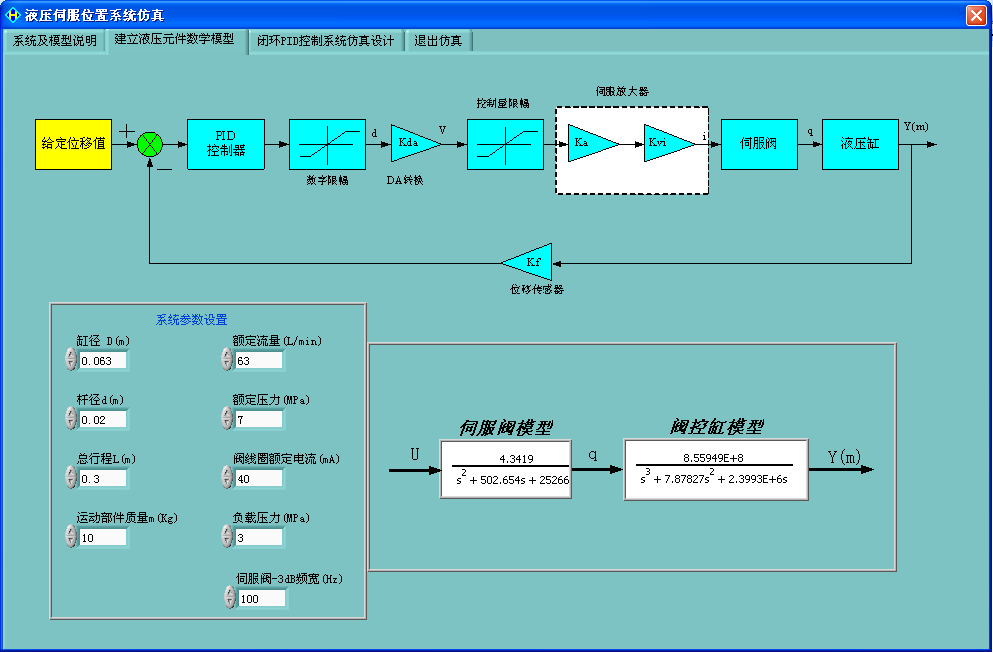

（2）建立系統的仿真框圖模型，即用傳遞函數框圖描述實際關系；
（3）系統仿真，即編寫仿真程序、正確選擇仿真算法和設置仿真參數，并運行仿真程序；
（4）系統動態特性分析，反復調整系統或控制器參數，獲得*佳設計參數。
系統仿真結果的正確性和精度取決于數學模型和仿真參數。由于液壓系統本身的物理特性的非線性、不確定性、內外部因素作用下的變化性等，難以獲得準確的數學模型，需要大量的實驗。選擇合理的算法和仿真參數十分重要。這里采用4階定步距Runge-Kutta法。仿真模型包含有線性環節和非線性環節。
7、電器控制系統為獨立的柜式控制單元，分為電器控制部分和電器操作部分，電器操作面板上裝有操作按鈕、比例放大器及位二次儀表，電器柜布置安全合理，便于維修。
8、液壓元件均配有油路過渡模塊，通過金屬硬管或軟管與執行系統連接，保證在額定工作壓力下不漏油。
9、系統冷卻，采用專業的水冷方式，使系統測試溫度達到國家標準以內，有效排除油溫過高影響實驗精度的問題。
10、電源模塊帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備。
11、實驗用液壓元件采用德國力士樂系列產品，具有高可靠性，嚴格按學校要求配置元器件。
12、實驗臺配置了完備的各類型傳感器，包括壓力傳感器、光柵位移傳感器、溫度傳感器、流量傳感器、測速傳感器，以滿足各項實驗參數測試的需要。其它元件均采用國內知名廠家的產品。
13、實驗臺設計合理，測試精度高，閉環位置控制精度可以達到0.1mm。
14、實踐性強，學生可自己設計實驗，學習掌握液壓系統原理與功能；分析診斷原理性故障。
三、控制測試系統
1、實驗臺的計算機控制測試系統由計算機、數據采集卡、接口板、傳感器和電磁閥等組成。采用計算機加采集卡及相應傳感器、變換電路組成信號發生和采集的硬件系統，結合編制的專用軟件組成基于虛擬儀器的伺服/比例閥測試CAT系統。
2、系統軟件的界面是用美國NI公司的LabVIEW開發的，軟件界面直觀性強，操作方便，功能齊全，交互性好，除具有實測功能以外，還具有虛擬教學的功能，教師可以利用界面提供的數據窗口輸入不同的數據，得出不同的分析曲線，從而做到多種配置的理論分析。
3、控制測試系統實現實驗室參數（壓力、流量、轉速、位移等）的自動數據檢測，自動處理、存儲、自動生成實驗報告和打印輸出等功能。
4、系統能實現回路電磁閥的自動控制，提高了實驗臺操作的自動化和智能化水平。
四、技術參數
系統*高工作壓力：21Mpa
電動機：Y160M-4 額定功率：11KW 額定轉速：1440r/min（1臺）
變量柱塞泵：16YCY14-1B 額定壓力：31.5Mpa 排量:16ml/rev
軸向柱塞液壓馬達：5MCY14-1B 額定壓力：31.5Mpa 額定排量： 5ml/rev
外形尺寸：實驗平臺：1300×830×950mm 控制柜：1100×420×900mm
五、配置表
相關液壓氣動實驗設備:
LG-YY18A型 透明液壓與氣動綜合控制實驗臺（二合一）
LG-YY18B型 透明液壓傳動與PLC實訓裝置(T型鋁槽單面)
LG-YY18C型 氣動與PLC實訓裝置(T型鋁槽單面)
LG-YY18D型 液壓傳動與PLC實訓裝置(工業型單面)
LG-YYKF01型 開放式液壓綜合實驗臺
LG-QD28型 氣動PLC控制實訓裝置
LG-YY18型 透明液壓傳動實訓裝置
LG-YY18E型 透明液壓PLC控制實訓裝置
LG-QD28A型 氣動PLC控制實訓裝置
LG-WJJ22型 透明挖掘機液壓PLC實訓裝置
LG-QD28B型 氣動PLC控制實驗裝置（帶機械手）
LG-2QD28型 氣動液壓PLC綜合控制實驗室設備（雙面）
LG-DY01B型 電液比例綜合實驗臺
LG-YYZN01型 智能型液壓綜合實驗臺
LG-QDJS01型 氣壓傳動技術綜合實驗臺
LG-YYCS01型 液壓傳動與控制綜合測試實驗臺
LG-YYCS01A型 液壓傳動綜合測試實驗臺
LG-YYCS02型 液壓氣動傳動綜合演示臺
LG-DY02型 多功能機電液氣一體化綜合實驗臺
LG-YYKZ01型 液壓傳動與控制培訓系統綜合性能實驗臺
LG-CTY04型 電液比例與電液伺服性能檢測綜合實驗臺
LG-YYZY01型 電動液壓制樣機
LG-SDJ01型 手動式液壓制樣機
LG-YQPC01型 液壓氣動PLC控制實驗臺（鋁槽式鐵桌）
LG-YQPC02型 工程液壓氣動PLC綜合控制實驗臺
LG-YY18T型 液壓傳動演示裝置（插孔式）
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 技能考核 電工電子 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 自控實訓 實驗系統 數控軟件 數控實訓 電氣技術 數控設備 數控銑床 高教設備 教學車床 數控機床 職教設備 PLC控制 PLC技術 PLC實驗
1、計算機控制電液比例位置系統的設計性實驗
1.1比例閥的性能測試
1.1.1比例溢流閥的壓力特性
a.比例溢流閥壓力特性測試裝置
b.比例溢流閥的輸入輸出特性的物理意義和測試方法
c.比例溢流閥調壓特性及測試方法
1.1.2比例溢流閥的動態特性實驗
a.比例溢流閥的動態特性測試裝置
b.比例溢流閥壓力階躍響應特性曲線的測試方法
c.比例溢流閥動態特性各參數物理意義和計算方法
1.1.3電磁比例方向閥的流量特性實驗
a.電磁比例方向閥流量特性測試裝置
b.電磁比例方向閥控制器的輸入輸出特性的物理意義和測試方法
c.電磁比例方向閥的流量特性及測試方法
1.1.4電磁比例方向閥的動態性能實驗
a.電磁比例方向閥的動態特性裝置
b.電磁比例方向閥的流量階躍響應特性曲線的測試方法
c.電磁比例方向閥的動態特性和參數物理意義和測試方法
1.1.5比例調速閥的流量特性
a.比例調速閥流量特性測試裝置
b.比例調速閥的輸入輸出特性的物理意義和測試方法
c.比例調速閥流量特性及測試方法
1.1.6比例調速閥的動態特性實驗
a.比例調速閥的動態特性測試裝置
b.比例調速閥壓力階躍響應特性曲線的測試方法
c.比例調速閥動態特性各參數物理意義和計算方法
1.2比例系統的設計性測試實驗
1.2.1電磁比例力控制系統性能實驗（閥控缸）
a.電磁比例力控制系統的組成、工作原理和校正方法
b.計算機在電磁比例力控制系統的作用
c.系統動態分析原理和時域參數的測試方法
d.數字PID控制器結構參數對系統動態性能的影響
1.2.2電磁比例位置控制系統的性能實驗（閥控缸）
a.電磁比例位置控制系統的組成、工作原理和校正方法
b.計算機在電磁比例位置控制系統的作用
c.系統動態分析原理和時域參數的測試方法
d.數字PID控制器結構參數對系統動態性能的影響
1.2.3電磁比例轉速控制系統的性能實驗（閥控馬達）
a.電磁比例轉速控制系統的組成、工作原理和校正方法
b.計算機在電磁比例轉速控制系統的作用
c.系統動態分析原理和時域參數的測試方法
d.數字PID控制器結構參數對系統動態性能的影響
3、伺服閥的性能測試（閥控缸）
3.1伺服換向閥的靜態特性實驗
a.伺服換向閥流量特性測試裝置
b.伺服換向閥控制器的輸入輸出特性的物理意義和測試方法
c.伺服換向閥的流量特性及測試方法
e.伺服換向閥的壓力增益特性的測試方法
3.2伺服換向閥的動態性能實驗
a.伺服換向閥的動態特性裝置
b.伺服換向閥的流量階躍響應特性曲線的測試方法
c.伺服換向閥的動態特性和參數物理意義和測試方法
3.3伺服換向閥的位置控制系統的性能實驗（閉環控制）
a.伺服換向閥的位置控制系統的組成、工作原理和校正方法
b.計算機在伺服換向閥的位置控制系統的作用
c.系統動態分析原理和時域參數的測試方法
d.數字PID控制器結構參數對系統動態性能的影響
二、性能及特點
1、液壓泵站為外置結構，由油箱、柱塞泵、電機安全閥組、壓力表、冷卻系統過濾系統、管道、控制球閥以及蓄能器組成。
2、機架采用冷軋鋼板按工業標準產品精制加工，表面噴塑處理，液壓臺為“L”型平臺式結構，水平臺面為鋼板、漏網結構，立式面為顯示部分（精密壓力表，數顯二次儀表等）；水平臺面上裝有伺服/比例系統測試裝置（用于做伺服/比例方向閥的位置、力控制實驗），此伺服/比例系統測試裝置由高強度槽鋼精制而成，能夠防止臺面變形以及實驗時保證*佳穩定性。
3、系統采用蓄能器吸震，保證油源脈動小于額定壓力2.5%。回油管道大，系統回油壓力小于額定壓力3%。
4、伺服/比例系統位置、力控制實驗采用缸、模塊、閥集成式結構，以槽鋼為基座，工作油缸與負載油缸或擋塊（滑輪、砝碼）安裝其上，并可拆卸互換。實驗者可根據不同負載形式模擬實際工況進行實驗。
結構形式如下圖:
1）位置系統控制實驗
實驗裝置控制測試原理圖
實驗系統是位置控制系統，被控物理參數（即系統輸出）是負載滑輪位移。計算機發出一個給定值（階躍信號），經數字控制器調節和數模轉換后，產生控制信號；由伺服放大器、伺服閥、加載液壓缸等組成的裝置使負載滑輪產生位移；位移量由光柵位移傳感器動態地檢測并通過光柵編碼器采集卡讀入計算機，構成閉環系統；控制*終目的是負載滑輪實際位移能準確地、快速地達到給定值。
該實驗測量系統對施加的階躍信號的動態響應；計算位置響應的時域性能指標：上升時間、峰值時間、調整時間、超調量、穩態誤差等；檢驗數字控制器參數對時域性能指標的影響規律。動態響應特性的主要參數物理意義如下圖所示：
（2）力控制系統性能實驗
實驗裝置控制測試原理圖
實驗原理：實驗系統是力控制系統，被控物理參數（即系統輸出）是彈性負載所受的力F。計算機發出一個給定值（階躍信號），經數字PID控制器調節和數模轉換(D/A)后，產生控制信號u；由電液比例控制放大器、比例溢流閥、加載液壓缸、等組成的裝置對負載施加相應的力；施加力的大小由力傳感器動態地檢測并通過模數轉換（A/D）讀入計算機，構成閉環系統；控制*終目的是施加于彈性負載的實際力能準確地、快速地達到給定值。
該實驗測量系統對施加的階躍信號的動態響應（輸出力的）；計算位置響應的時域性能指標：上升時間、峰值時間、調整時間、超調量、穩態誤差等；檢驗數字PID控制器參數對時域性能指標的影響規律。動態響應特性的主要參數物理意義如下圖所示：
6、為了讓學生更熟悉、準確掌握常用PID控制器類型和算法以及數字PID控制器結構參數對系統動態性能的影響本公司還開發了一套系統仿真軟件。直接可在課堂操作，無需連接實驗臺，其設計思路與說明：系統仿真是用系統的數學模型來模擬一個真實系統動態特性的實驗技術方法。這門技術以成功運用于控制系統性能分析和實踐中。
系統仿真步驟：
（1）建立實際系統（部件和元件）的數學模型，即用數學表達式來描述輸入輸出關系；
（2）建立系統的仿真框圖模型，即用傳遞函數框圖描述實際關系；
（3）系統仿真，即編寫仿真程序、正確選擇仿真算法和設置仿真參數，并運行仿真程序；
（4）系統動態特性分析，反復調整系統或控制器參數，獲得*佳設計參數。
系統仿真結果的正確性和精度取決于數學模型和仿真參數。由于液壓系統本身的物理特性的非線性、不確定性、內外部因素作用下的變化性等，難以獲得準確的數學模型，需要大量的實驗。選擇合理的算法和仿真參數十分重要。這里采用4階定步距Runge-Kutta法。仿真模型包含有線性環節和非線性環節。
7、電器控制系統為獨立的柜式控制單元，分為電器控制部分和電器操作部分，電器操作面板上裝有操作按鈕、比例放大器及位二次儀表，電器柜布置安全合理，便于維修。
8、液壓元件均配有油路過渡模塊，通過金屬硬管或軟管與執行系統連接，保證在額定工作壓力下不漏油。
9、系統冷卻，采用專業的水冷方式，使系統測試溫度達到國家標準以內，有效排除油溫過高影響實驗精度的問題。
10、電源模塊帶三相漏電保護、輸出電壓380V/220V，對地漏電電流超過30mA即切斷電源；電氣控制采用直流24V電源，并帶有過壓保護，防止誤操作損壞設備。
11、實驗用液壓元件采用德國力士樂系列產品，具有高可靠性，嚴格按學校要求配置元器件。
12、實驗臺配置了完備的各類型傳感器，包括壓力傳感器、光柵位移傳感器、溫度傳感器、流量傳感器、測速傳感器，以滿足各項實驗參數測試的需要。其它元件均采用國內知名廠家的產品。
13、實驗臺設計合理，測試精度高，閉環位置控制精度可以達到0.1mm。
14、實踐性強，學生可自己設計實驗，學習掌握液壓系統原理與功能；分析診斷原理性故障。
三、控制測試系統
1、實驗臺的計算機控制測試系統由計算機、數據采集卡、接口板、傳感器和電磁閥等組成。采用計算機加采集卡及相應傳感器、變換電路組成信號發生和采集的硬件系統，結合編制的專用軟件組成基于虛擬儀器的伺服/比例閥測試CAT系統。
2、系統軟件的界面是用美國NI公司的LabVIEW開發的，軟件界面直觀性強，操作方便，功能齊全，交互性好，除具有實測功能以外，還具有虛擬教學的功能，教師可以利用界面提供的數據窗口輸入不同的數據，得出不同的分析曲線，從而做到多種配置的理論分析。
3、控制測試系統實現實驗室參數（壓力、流量、轉速、位移等）的自動數據檢測，自動處理、存儲、自動生成實驗報告和打印輸出等功能。
4、系統能實現回路電磁閥的自動控制，提高了實驗臺操作的自動化和智能化水平。
四、技術參數
系統*高工作壓力：21Mpa
電動機：Y160M-4 額定功率：11KW 額定轉速：1440r/min（1臺）
變量柱塞泵：16YCY14-1B 額定壓力：31.5Mpa 排量:16ml/rev
軸向柱塞液壓馬達：5MCY14-1B 額定壓力：31.5Mpa 額定排量： 5ml/rev
外形尺寸：實驗平臺：1300×830×950mm 控制柜：1100×420×900mm
五、配置表
| 序號 | 名稱 | 規格型號 | 數量 | 廠 家 |
| 1 | 電機 | Y160M-4 | 1 | 北京 |
| 2 | 變量柱塞泵 | 16YCY14-1B | 1 | 上海 |
| 3 | 軸向柱塞液壓馬達 | 5MCY14-1B | 1 | 寧波 |
| 4 | 先導式溢流閥 | DB10-1-50B/100 | 1 | 北京華德 |
| 5 | 節流閥 | DVP16-10B | 1 | 北京華德 |
| 6 | 防震壓力表 | YTN60 | 2 | 紅旗儀表 |
| 7 | 精密壓力表 | YB-150 | 4 | 陽泉儀表 |
| 8 | 油路板 | 自制 | 1 | 理工偉業 |
| 9 | 油箱 | 80L | 1 | 理工偉業 |
| 10 | 蓄能器 | NXQ-4 | 1 | 奉化液壓 |
| 11 | 油位指示計 | YWZ-150 | 1 | 浙江東甌 |
| 12 | 吸油濾油器 | WU-160*100-J | 1 | 浙江金洋 |
| 13 | 高壓濾油器 | PLF-H60x5P | 1 | 浙江精歐 |
| 14 | 空氣濾清器 | EF-25 | 1 | 浙江金洋 |
| 15 | 強磁濾油器 | CGQ-20 | 1 | 浙江協和 |
| 16 | 液壓油 | L-HL 46抗磨液壓油 | 80L | 中石化 |
| 17 | 水冷卻器 | OR60 | 1 | 姜堰 |
| 18 | 球閥 | QJH-10WL | 6 | 奉化 |
| 19 | 水閥 | 2W-200-20 | 1 | 北京 |
| 20 | 伺服缸 | YGD | 1 | 無錫恒明 |
| 21 | 電磁比例溢流閥 | DBE10-30B/100Y | 1 | 北京華德 |
| 22 | 比例放大器 | LGBL-KZQ-I | 1 | 理工偉業 |
| 23 | 電磁比例換向閥 | 4WRE6E16-10B/24Z4 | 1 | 北京華德 |
| 24 | 比例放大器 | ZHBL-KZQ-III | 1 | 理工偉業 |
| 25 | 電磁比例調速閥 | 2FRE6B-20B/25QM | 1 | 北京華德 |
| 26 | 比例放大器 | LGBL-KZQ-II | 1 | 理工偉業 |
| 27 | 雙噴嘴擋板力反饋兩級電液流量伺服閥 | QDY-6 | 1 | 北京精密機床研究所 |
| 28 | 伺服放大器 | LGSF-KZQ-I | 1 | 理工偉業 |
| 29 | 壓力變送器 | ZQ-BZ 25Mpa | 3 | 理工偉業 |
| 30 | 流量傳感器 | LWGY-10 | 1 | 上海虹益 |
| 31 | 拉壓式稱重傳感器 | BLR-SQA | 1 | 宇航科技 |
| 32 | 有源放大器 | SY-2C-V1-D | 1 | 宇航科技 |
| 33 | 霍爾傳感器 | NJK-5002N | 1 | 浙江滬工 |
| 34 | 流量數顯表 | FT8 | 1 | 武漢松野 |
| 35 | 速度數顯表 | 1 | ||
| 36 | 光柵位移傳感器 | SGC4.2T | 1 | 長春光機數顯技術有限責任公司 |
| 37 | 溫控儀 | XMTD-2001 | 1 | 上海德兆 |
| 38 | 熱電偶 | WRET-1500 | 1 | 上海電器儀表廠 |
| 39 | 加熱管 | 2KW | 1 | 北京 |
| 40 | 電器控制模塊 | 自制 | 1 | 理工偉業 |
| 41 | 數據通用接口板 | 自制 | 1 | 理工偉業 |
| 42 |
37芯數據通訊線 （公頭） |
自制 | 1 | 理工偉業 |
| 43 | 航空插頭 | P55K8Q | 2 | 華峰 |
| 44 | 數據采集卡 | PCI-8333 | 1 | 北京中泰 |
| 45 | 光柵尺卡 | SGC-CARD（PCI） | 1 | 長春光機 |
| 46 | 系統采集控制軟件 | 配套 | 1 | 理工偉業 |
| 47 | 采集卡驅動光盤 | PCI8333 | 1 | 北京中泰 |
| 48 | 實驗指導書 | 配套 | 1 | 理工偉業 |
| 49 | 三通接頭 | M14×1.5 | 2 | 理工偉業 |
| 50 | 耐壓膠管 | 25Mpa | 配套 | 上海液壓件廠 |
| 51 | 伺服/比例系統測試裝置 | 自制 | 1 | 理工偉業 |
| 52 | 負載砝碼 | 自制 | 1 | 理工偉業 |
| 53 | 二位三通電磁換向閥 | 3WE10A31B | 2 | 北京華德 |
| 54 | 活動扳手 | 18，， | 1 | 北京 |
| 55 | 活動扳手 | 12，， | 1 | 北京 |
| 56 | 開口扳手 | 8-10 | 1 | 北京 |
| 57 | 開口扳手 | 12-14 | 1 | 北京 |
| 58 | 開口扳手 | 17-19 | 1 | 北京 |
| 59 | 開口扳手 | 22-24 | 1 | 北京 |
| 60 | 開口扳手 | 24-27 | 1 | 北京 |
| 61 | 內卡環鉗 | 1 | 北京 | |
| 62 | 外卡環鉗 | 1 | 北京 | |
| 63 | 短十字起 | 1 | 北京 | |
| 64 | 長十字起 | 1 | 北京 | |
| 65 | 一字起 | 1 | 北京 | |
| 66 | 內六角扳手 | 1 | 北京 | |
| 67 | 工具盒 | 1 | 北京 | |
| 68 | O型圈 | φ22×2.4 | 10 | 寧波 |
| 69 | O型圈 | φ16×2.4 | 10 | 寧波 |
| 70 | O型圈 | φ10×1.9 | 5 | 寧波 |
| 71 | O型圈 | φ14×2.4 | 5 | 寧波 |
| 72 | O型圈 | φ11×2 | 5 | 寧波 |
| 73 | O型圈 | φ13×2 | 5 | 寧波 |
| 74 | 按鈕開關 | LAY50-11DT | 1 | 上海雙科 |
| 75 | 防震壓力表 |
YTN60 （0-25MPa 2.5級） |
1 | 紅旗儀表 |
| 76 | 生料帶 | 1 | 長沙 | |
| 77 | 組合墊 | φ12 | 5 | 寧波 |
| 78 | 組合墊 | φ14 | 5 | 寧波 |
| 79 | 組合墊 | φ18 | 10 | 寧波 |
相關液壓氣動實驗設備:LG-YY18A型 透明液壓與氣動綜合控制實驗臺（二合一）
LG-YY18B型 透明液壓傳動與PLC實訓裝置(T型鋁槽單面)
LG-YY18C型 氣動與PLC實訓裝置(T型鋁槽單面)
LG-YY18D型 液壓傳動與PLC實訓裝置(工業型單面)
LG-YYKF01型 開放式液壓綜合實驗臺
LG-QD28型 氣動PLC控制實訓裝置
LG-YY18型 透明液壓傳動實訓裝置
LG-YY18E型 透明液壓PLC控制實訓裝置
LG-QD28A型 氣動PLC控制實訓裝置
LG-WJJ22型 透明挖掘機液壓PLC實訓裝置
LG-QD28B型 氣動PLC控制實驗裝置（帶機械手）
LG-2QD28型 氣動液壓PLC綜合控制實驗室設備（雙面）
LG-DY01B型 電液比例綜合實驗臺
LG-YYZN01型 智能型液壓綜合實驗臺
LG-QDJS01型 氣壓傳動技術綜合實驗臺
LG-YYCS01型 液壓傳動與控制綜合測試實驗臺
LG-YYCS01A型 液壓傳動綜合測試實驗臺
LG-YYCS02型 液壓氣動傳動綜合演示臺
LG-DY02型 多功能機電液氣一體化綜合實驗臺
LG-YYKZ01型 液壓傳動與控制培訓系統綜合性能實驗臺
LG-CTY04型 電液比例與電液伺服性能檢測綜合實驗臺
LG-YYZY01型 電動液壓制樣機
LG-SDJ01型 手動式液壓制樣機
LG-YQPC01型 液壓氣動PLC控制實驗臺（鋁槽式鐵桌）
LG-YQPC02型 工程液壓氣動PLC綜合控制實驗臺
LG-YY18T型 液壓傳動演示裝置（插孔式）
