LGY-JD012C型繼電保護實驗裝置實驗實訓裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835

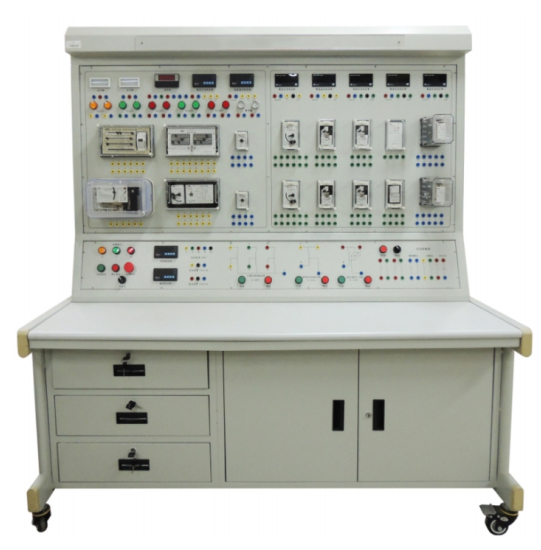

一、設備外觀
二、設備概述
該平臺是根據《中華人民共和國職業技能鑒定規范·電力行業（繼電保護）》，參考電力行業職業技能鑒定中心所編寫的繼電保護工培訓大綱和題庫而研制生產的。整套裝置包含多種不同種類的繼電器和保護對象，本平臺能完成繼電器構造、工作原理和特性、電網繼電保護、主設備保護、自動裝置與繼電保護、電氣二次控制回路、繼電保護系統校驗及調試、繼電保護設備異常事故處理等實訓項目?？勺鳛殡娏π袠I(yè)繼電保護工初級至高級技師的培訓考核裝置。也可用于其他行業對電工繼電保護知識的培訓考核，包括高校、技校、高職“電力系統繼電保護”、“工廠供電”等課程的實驗、實訓和考核。
本平臺將所需各種電源、儀表、負載、保護繼電器、等有機結合在一起，配套齊全。
人身安全保護功能和設備安全保護
滿足國家標準，在實驗裝置的電源輸入端設有電流型漏電器，控制屏內、外或強電輸出有漏電現象，即刻告警并切斷總電源，確保實驗安全。
采用全封閉性安全實驗導線避免因學生雙手模電而造成的觸電事故。
控制屏電源由接觸器通過啟、停按鈕進行控制。
三、技術參數
1、輸入電源：三相五線制AC 380V±10% 50HZ
2、輸入功率：5 kw
3、工作環境：1） 溫度：-10℃～+40℃ 2） 相對濕度：≤90%（+20℃） 3） 海拔高度：≤2000m 4）空氣清潔，無腐蝕性及爆炸性氣體，無導電及能破壞絕緣的塵埃
4、設備重量:500kg
5、外形尺寸：寬×深×高=1750mm×750mm×1750mm
6、本質安全：具有接地保護、漏電保護功能，安全性符合相關的國家標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
