LGH-DFY03型 多功能反應實驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835

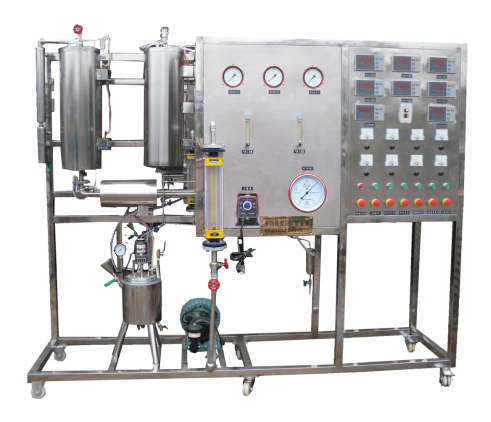

（LGH-DFY03A型 數字型多功能反應實驗裝置）
一、裝置特點1.多功能反應實驗裝置由固定床反應器、流化床反應器及釜式反應器組成，三套系統間可切換操作；應用于反應工程和催化反應工程和催化工程及化工工藝、生化工程、環境保護專業。
2.多功能反應實驗裝置可進行間歇、連續操作，能夠完成氣-固、固-液、液-液、氣-液-固反應，操作方式多樣化。
3.多功能反應實驗裝置各溫度控制處實際溫度與設定溫度誤差≦2℃；顯示精度：0.1℃。溫度控制靈活。恒溫區較寬，采用高精度智能化儀表測、控溫；整機流程設計合理，設備安裝緊湊，操作方便，性能穩定，重現性好。
1.了解多功能催化反應實驗裝置的組成及工藝。
2.進行氣固相催化反應、催化劑評價與工藝條件選擇以及宏觀動力學實驗。
3.進行加氫、脫氫、氧化、烴化、芳構化、氨化等有機催化反應的研究。
4.了解液相釜式反應器的基本結構及工作原理。
三、主要配置
固定床反應器、流化床反應器、釜式反應器、計量泵、氣泵、預熱器、冷凝器、氣液分離器、轉子流量計、濕式氣體流量計、溫度儀表、壓力儀表、電流表、調速電機、不銹鋼框架及控制屏。
四、公用設施
1.水：裝置需冷卻水，自帶和自來水管相連的接口。
2.電：電壓AC380V，功率8.0KW，標準三相四線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
五、技術參數
1.不銹鋼管式反應器:φ20mmx550mm，
2.加熱爐功率1.5KW。
3.預熱器φ12x220mm，操作溫度≤550℃，壓力≤0.2MPa。
4.304不銹鋼流化床反應器，稀、濃相段直徑：φ20—40mm，高度300—400mm，擴大段直徑：φ57mm，長度80—220mm。
5.不銹鋼攪拌釜式反應器，釜容積0.5L，攪拌轉速0-500r/min，壓力0.15MPa，溫度200℃。
6.智能溫控儀表、固態調壓器、固態繼電器控制，控溫精度±2℃。
7.冷凝器：φ40×400mm；氣液分離器：φ50×150mm。
8.預熱器：φ10×250mm；加熱功率0.5KW。
9.微型隔膜計量泵；功率30W；*大流量3L/h；沖程頻率120n/min；吸程2m。
10.工作流量=（計量泵*大流量/沖程頻率）×當前工作頻率。
11.濕式氣體流量計：額定流量：0.5m3/h,容積：5L/r，精度：±1%。
12.玻璃轉子流量計：型號：LZB-10，測量范圍：0.25-2.5m3/h，介質：空氣。
13.各項操作及壓力、流量的顯示、調節、控制全在控制屏面板進行。
14.控制屏面板及框架為304不銹鋼材質，結構緊湊，外形美觀，流程簡單、操作方便。
15.外形尺寸：2000×600×1900mm（長×寬×高），外形為可移動式設計，帶3寸雙剎車輪。
六、測控組成
|
LGH-DFY03型 多功能反應實驗裝置 |
變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 氣體流量 | 轉子流量計 | 轉子流量計 | 手動閥控 | |
| 液體加入量 | 計量泵 | 數字流量顯示儀 | 沖程頻率調節 | |
| 固定床預熱溫度 | K型熱電偶 | 數字溫度控制儀 | 固態調壓模塊 | |
| 固定床加熱爐溫度 | K型熱電偶 | 數字溫度控制儀 | 固態調壓模塊 | |
| 固定床反應溫度 | K型熱電偶 | 數字溫度儀表 | 無 | |
| 流化床預熱溫度 | K型熱電偶 | 數字溫度控制儀 | 固態調壓模塊 | |
| 流化床加熱爐溫度 | K型熱電偶 | 數字溫度控制儀 | 固態調壓模塊 | |
| 流化床反應溫度 | K型熱電偶 | 數字溫度儀表 | 無 | |
| 釜式反應器溫度 | K型熱電偶 | 數字溫度控制儀 | 固態調壓模塊 | |
| 反應壓力 | 指針式壓力表 | 壓力表就地顯示 | 無 | |
| LGH-DFY03A型 數字型多功能反應實驗裝置 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 氣體流量 | 轉子流量計 | 轉子流量計 | 手動閥控 | |
| 液體加入量 | 計量泵 | 數字流量顯示儀，精度：0.5%FS | 沖程頻率調節 | |
| 固定床預熱溫度 | K型熱電偶 | 數字溫度控制儀，精度：0.5%FS | 固態調壓模塊 | |
| 固定床加熱爐溫度 | K型熱電偶 | 數字溫度控制儀，精度：0.5%FS | 固態調壓模塊 | |
| 固定床反應溫度 | K型熱電偶 | 數字溫度儀表，精度：0.5%FS | 無 | |
| 流化床預熱溫度 | K型熱電偶 | 數字溫度控制儀，精度：0.5%FS | 固態調壓模塊 | |
| 流化床加熱爐溫度 | K型熱電偶 | 數字溫度控制儀，精度：0.5%FS | 固態調壓模塊 | |
| 流化床反應溫度 | K型熱電偶 | 數字溫度儀表，精度：0.5%FS | 無 | |
| 釜式反應器溫度 | K型熱電偶 | 數字溫度控制儀，精度：0.5%FS | 固態調壓模塊 | |
| 反應壓力 | 壓力傳感器 | 數字壓力儀表，精度：0.5%FS | 無 |
1.在線分析系統：用戶可選配在線六通閥氣體取樣系統及氣相色譜儀。
2.模擬模塊：高達16位分辨率，內建RS485通訊模式；功能：溫度、流量、壓力等模擬量信號采集，配數據采集軟件一套，在線工業組態軟件一套。
