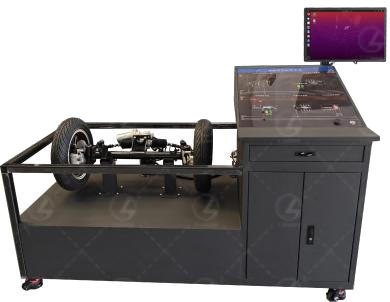

LGX-N021型線控轉向教學實訓臺

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、產品概述

線控轉向教學實訓臺用于線控轉向系統工作原理的學習和性能測試。具備故障檢修實訓功能，可完成線控轉向系統的角度傳感器和扭矩傳感器的電源線、CAN總線及信號線等電路的故障檢修；可進行線控轉向系統EPS對中標定；可通過CAN通信發送數據控制轉向角度，實現對線控轉向系統的階躍響應、扭矩參數、行程效率等參數的測試。適用于新能源汽車相關專業線控轉向的教學科研。

二、產品功能

1.模擬線控轉向系統的工作過程，包括電子控制單元（ECU）、傳感器、執行機構等的功能。

2.模擬各種系統故障，如傳感器故障、電源故障等，進行故障診斷。

3.測試系統響應特性以及性能測試

4.提供友好的用戶界面，用于顯示系統狀態、數據和控制參數。

5.記錄系統運行中的關鍵數據和事件，供后續分析使用。

三、實訓項目

1.線控轉向系統EPS的性能測試；

2.根據CAN協議讀取角度信息；

3.線控轉向系統EPS的機械結構及工作原理；

4.線控轉向系統EPS的對中和復位標定；

5.線控轉向系統EPS的故障檢修；

6.線控轉向及前橋安裝調試；

四、技術參數

1.線控轉向系統EPS

SES機械機構重量（Kg）：5-7

ECU重量（Kg）：0.4

電機額定功率（W）：360

額定轉速：1480

電機額定扭矩（N.m）：2.36

電機額定電流（A）：52

額定工作電壓（V DC）：12

傳感器額定工作電壓（V DC）：5

ECU工作電壓（V DC）：9-15V

ECU工作功率（W）：≥100

拉桿總成外球心距A(mm)：400-1240

拉桿總成內球心距B(mm)：270/296

齒條行程C(mm)：52/65

方向盤端最大轉向角度（°）：±428/±530

安裝支架中心距D(mm)：90

外球節錐度尺寸(/)：1:8

減速機構傳動比(/)：27

線角傳動比(mm/rev)：43.692

最大齒條力（N）：3000

轉向精度（°）：±1°

最大轉向速度(°/s)：400

轉向響應時間：≤100

適配前軸載荷（Kg）：≤500Kg

轉向形式：電動助力轉向

2.計算平臺

CPU：第13代酷睿i7-13620H 10核心16線程

內存：16G

GPU：NVIDIA RTX 4060獨立顯卡8GB GDDR6顯存

工作電源：19.5V，11.79A，230W，AC-DC電源適配器

接口配置：3×USB端口、1×RJ45、Wireless-AX 201

輸入電壓：AC220V

設備規格：165*259.5*45.6mm（長*寬*高）

3.顯示器：

電源輸入：12V直流2.0A

尺寸：19英寸

色彩：16.7M

顯示比例：16:10

最大分辨率：1440*900

最高刷新率：75Hz

工作溫度：-20°C~60°C

工作濕度：20%~80%RH

4.電源適配器

5.CAN卡

6.公牛排插：16插位3米

7.無線鍵鼠

8.實訓臺架：1920×1000×1500mm（長*寬*高）

五、基本配置

1.DJ1200前橋1套

2.轉向總成一套

3.19寸顯示屏1個

4.計算平臺

5.創芯CAN分析儀

6.實訓臺1套

7.同星CAN總線工具

8.220V轉12VDC

9.3孔8插插線板

10.8路CAN繼電器
