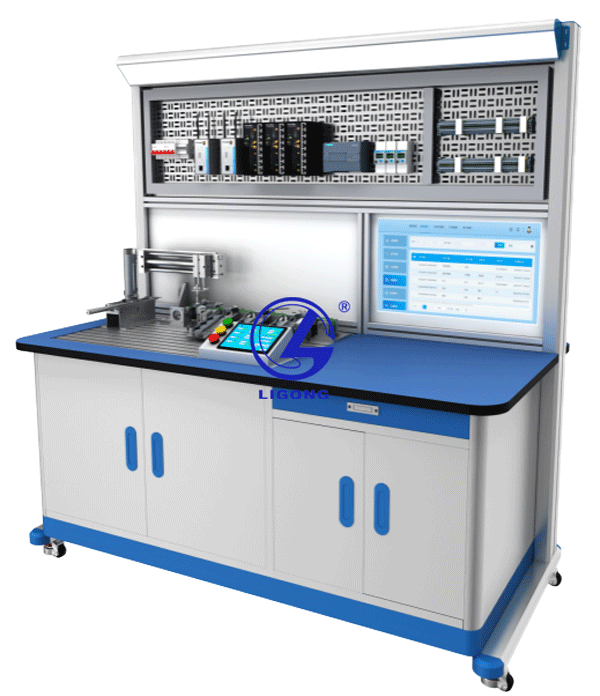

LGJD-01A型 機電綜合實訓平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、裝置概述
本設備適合機電類、電氣類、工業機器人類、工業互聯類、智能制造類等專業和非機電類專業的必修課程模塊《可編程控制器技術》、《電器及PLC控制技術》或選修課程模塊、《PLC及其應用》的教學與實訓。
本設備主要包括實訓臺架、典型的機電一體化設備的機械部件、PLC單元、變頻器單元、按鈕單元、電源單元、模擬生產設備實訓模塊、接線端子排和各種傳感器等組成。整體結構采用開放式和拆裝式，實訓裝置用于機械部件組裝，可根據現有的機械部件組裝生產設備，也可添加機械部件組裝其他生產設備，使整個裝置能夠靈活的按教學或競賽要求組裝具有生產功能的機電一體化設備。
本設備采用鋁合金結構搭建而成，桌面采用導軌式鋁型材和實芯板拼接而成，導軌式鋁型材桌面用于安裝機電一體化控制對象，實芯板桌面用于放置電腦和學生學習之用。工作臺前立面用于安裝電源裝置和電氣控制系統及扁平等。安裝版采用網孔板的形式，固定方式為窗戶開關結構，方便學員安裝和檢修電控系統。
機電綜合實訓平臺由可編程計算機控制器、三相電機、變頻器、觸摸屏、供料單元、機械手單元、輸送單元、分揀單元及氣動元件等部分組成。支持模擬真實的物流傳輸系統，體現真實的工程項目開發要點。機電一體化實訓裝置模擬基礎的“物流傳輸”系統，包括分撥站和分揀站兩部分。電磁吸盤從分撥站倉庫中吸取物品放到傳送帶，物品被傳送到分揀站后，按照不同顏色被分揀到不同貨槽。
二、技術參數
1.工作電源：三相五線 AC 380 V±5% 50Hz；
2.設備尺寸：L1500mm×W850mm×H1680mm；
3.額定功耗：1kW；
4.設備重量：100kg；
5.環境溫度：≤78%
6.場地要求：1.5m×1.3m；
7.安全保護措施：具有急停按鈕，漏電保護，過壓過電流保護，過熱保護，接地保護，所有材質均符合環保標準。
